FERTIGTEILMONTAGEGRUBE OHNE ROLLABDECKUNG JBR 10 – PKW TÜV

Die von uns gelieferten Fertigteilmontagegruben, die für PKW TÜV bestimmt sind, entsprechen voll den Anforderungen der Bekanntmachung 302/2001 des Verkehrsministeriums. Die Montagegruben, zertifiziert durch die Prüfanstalt für Maschinenbau, sind in der Übereinstimmung mit der Regierungsverordnung Nr. 176/2008 Sb. und Richtlinie des Europäischen Parlaments und des Rates 2006/42/EG.
Sie entsprechen den Anforderungen an den Arbeits- und Gesundheitsschutz. Die Fertigteilmontagegruben sind im Einklang mit der Regierungsverordnung Nr. 101/2005 Sb, wo in den Punkten 7.1 bis 7.7 die Anforderungen an die Arbeitsgruben geregelt werden.
Beim Lösungsvorschlag zur Ausführung einer Montagegrube legen wir das große Gewicht auf das Projekt, die Konstruktion und technische Ausstattung des Interieurs der Arbeitsgrube.

Technische Beschreibung

GRUBENMASSE
Breite 1,3 m
Höhe 1,5 m
Länge 8 m
Abstand zwischen Profilen HEB 140 - U 180 850 mm
Trgf. - Höchstbelastung 10.000 kg
Belastung von Achsen 4 x 2.500 kg
Last auf das Rad durch Spindelwagenheber 4 x 1.000 kg
SKELETT - MATERIALZUSAMMENSETZUNG
Materialqualität S235
Profil U 140
Skelett Blech Dicke 3 mm
Gesamtgewicht mit Achskästchen 2.966 kg
(ohne Bodenroste, Breite 990 mm)

Grundausstattung der Montagegrube

LUFTTECHNIK
● Frischluftzuführung (DN100) gemäß Norm ČSN 73 6059 – 3

DRUCKLUFTVERTEILUNG
● 2 Anschlussstellen + Verteilung

ACHSANBAU DES SPIELEN DETEKTORS

● Der Achsanbau ist zur Aufbewahrung der Technologie für die Lenkgeometrie der Räder bestimmt. Der Achsanbau
der Montagegrube ist aus den Stahlblechen und -Profilen hergestellt. Es werden die Eingänge in den Achsanbau der
Montagegrube für die Elektroinstallation und Abfuhr von Flüssigkeiten versehen.

ELEKTROINSTALLATION
● Beleuchtung - 4 Stk Drehlampen
● Steckdosen – 2 Stk 230 V
● Kabel
● Ausschalter – 2 Stk
● Installation
● Revision und Dokumentation der Elektroinstallation
● Schaltschrank

SONSTIGE AUSSTATTUNG
● Stiegen 7 Stufen, Länge 1,5 m – 1 Stk (Höhe der Stufe 188 mm)
● Leiter 1 Stk (Anfahrseite)
● Bodenroste mit dem Fangdamm
● Dämmung STYRODUR Stärke von 20 mm hellblau
● Grund und Deckfarbe (Außenanstrich RAL 7035a, Außenanstrich inertol Sika poxitar F - Farbton 9017)

VERPACKUNG
● Holzblöcke
● begehbare Holzdeckung
● Folienabdeckung

SONSTIGES
● Bearbeitung der Dokumentation - Zeichnungen der Hauptaufstellungen, technischer Bericht, Schaltplanprojekt, Belüftung,
Anschlussstellenplan
● Dokumentenbearbeitung für die Bauvorbereitung - betrifft nicht die Baubewilligung
● Zusammenarbeit mit dem Bauprojektanten
● Grubenverladung
● vor der Betonage im Kreis von 100 km von Týniště n. O. überwachen (notwendige Bedingung zur Einhaltung der Gewährleistung))

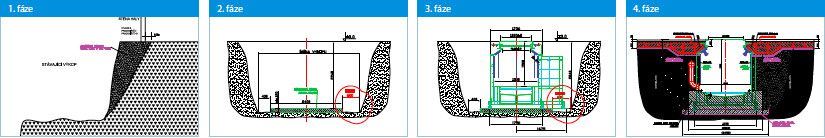

Einzelne Phasen der Bauvorbereitung

1. Phase – Baugrubenaushub
2. Phase – Vorbereitung der Grundplatte
3. Phase – Einbringung der Montagegrube auf die Grundplatte
4. Phase – Verbindung der Montagegrube mit dem Fußboden von Servicewerkstatt
